鋼化是一種提升玻璃強度的工藝，我們將切割研磨成型后的玻璃鋼化后可以得到性能更為優(yōu)異的玻璃，尤其是機械強度，因此許多對工作壓力或者經(jīng)常會受到撞擊的窗口玻璃都需要采用經(jīng)過鋼化的玻璃。

鋼化工藝的原理：將玻璃加熱到軟化點軟化后迅速均勻的冷卻，這樣玻璃表面就會形成一個均勻的壓應力，玻璃內(nèi)部則會形成張應力，當玻璃收到外力時會與表面的應力抵消一部分，這使得玻璃的承壓能力得以增強。

我公司可以為你提供直徑在20mm以上500mm以內(nèi)的各種圓形鋼化玻璃片，玻璃厚度為：2mm、3mm、4mm、5mm、6mm、8mm、10mm、12mm、15mm、19mm、22mm、25mm等，特厚視鏡20-50mm的也可以按需求定制。

產(chǎn)品性能介紹:

300℃耐高溫鋼化玻璃性能指標：

可見光透射比（2mm）：≥90%

耐熱沖擊強度：150℃；

最高允許工作溫度：300℃

允許工作壓力：0.3~5Mpa（詳情請查閱HG/T4285-2011標準）；

抗彎強度：120Mpa

平均熱膨脹系數(shù)（20℃~300℃）：9.5×10-6/K；

化學穩(wěn)定性：耐水性，滿足GB/T6582種HGB4要求；耐酸性，滿足GB/T6581測定的Na2O析出量≤100μg/cm2，耐堿性，滿足GB/T6580中A1級要求。

500℃耐高溫鋼化玻璃性能指標：

最高允許工作溫度：500℃

平均熱膨脹系數(shù)（20℃~300℃）：5.5×10-6/℃

化學穩(wěn)定性：耐水性，滿足GB/T6582種HGB1要求；耐酸性，滿足GB/T6581測定的Na2O析出量≤100μg/cm2，耐堿性，滿足GB/T6580中A2級要求。

可見光透射比（2mm）：≥90%

耐熱沖擊強度：≥230℃

抗彎強度：≥160Mpa

定制耐高溫鋼化玻璃就來天津錦泰，我們這里各種規(guī)格均可生產(chǎn)，歡迎選購。

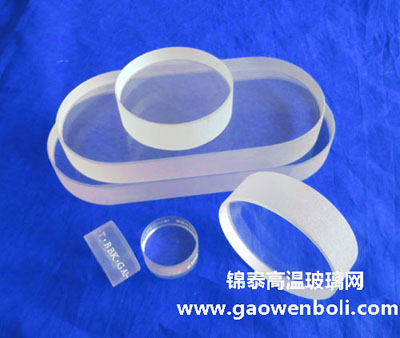

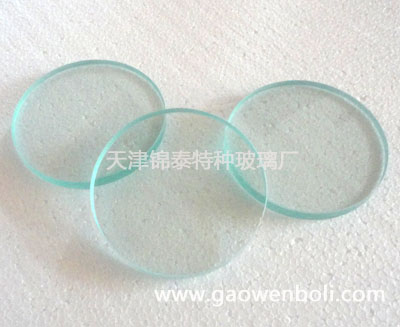

產(chǎn)品圖片展示：
